 > Kannst Du (oder
sonst wer?) mir dazu eine genaue Beschreibung (evtl. mit Zeichnung)
zukommen lassen (Einstellung der beiden Apeks-en TX40 und 5000ST)?

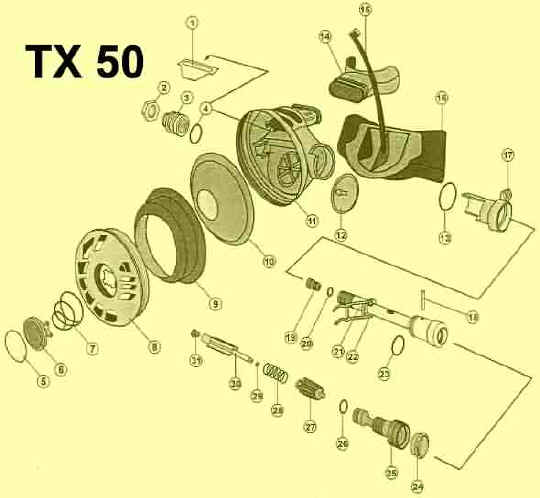

Ne Zeichnung gibts sogar in dem Heftchen, dass zum Apeks
mitgeliefert wird.

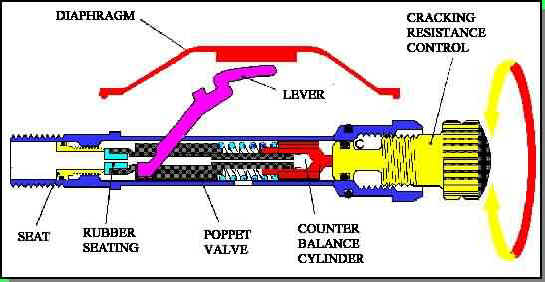

Das Einstellen der zweiten Stufe ist ganz einfach, da sie dazu nicht zerlegt werden muß:
Wenn Du den Mitteldruckschlauch an der zweiten Stufe
abschraubst (ich glaube mit nem 15er oder 16er Gabelschluessel, zweiten Gabelschluessel
zum Gegenhalten) und in den Anschluss hineinsiehst, wirst Du dort einen Imbus sehen. Das
ist der Mitteldrucksitz, gegen den die Ventildichtung drueckt. Wird dieser Sitz
(rechtsrum) weiter hineingeschraubt, geht der Automat schwerer (weil der Sitz fester gegen
die Dichtung drueckt), wird er (linksrum) rausgeschraubt geht der Automat leichter und
blaest irgendwann ab. Man muss nur sehr wenig daran drehen fuer die Feineinstellung, so
etwa 1/16 - 1/31 Umdrehung ;-)
Nach der Einstellung wird der Mitteldruckschlauch wieder angeschlossen, nur leicht
angeschraubt und getestet. Ist alles so wie es sein soll, dann natuerlich den Schlauch
wieder richtig (hand-)fest mit dem Gabelschluessel festziehen.
Wenn man sowas oefter macht gibt es natuerlich ein Einstellwerkzeug dazu, das zwischen
Schlauch und 2. Stufe geschraubt wird, mit dem man den Sitz unter Druck verstellen kann
und gleichzeitig den Mitteldruck ablesen kann. Sowas kostet aber ca. 200,- DM und lohnt
sich daher nicht fuer Dich.
Die Grundeinstellung des Apeks ist auch ganz einfach: Sitz
mit Imbus bis zum Anschlag reinschrauben (rechtsrum) und dann wieder 2,5 Umdrehungen
rausschrauben (linksrum): fertig.
Der TX40 sollte dann so eingestellt sein, dass er bei der Einstellung des Venturi-Hebels
auf + und vollem Druecken der Luftdusche anfaengt frei abzublasen. Wird der Venturi-Hebel
wieder auf - gestellt soll das Abblasen von alleine aufhoeren. Beim Apeks 5000 eruebrigt
sich dass, da er keinen Venturihebel hat.
Wird der TX40 als Zweitautomat eingesetzt, dann empfehle ich, ihn so einzustellen, dass er
auch in der + Stellung gerade nicht mehr frei abblaest bei vollem Druecken der Luftdusche.
Ciao, Holger L.
Stefan F. schrieb
dazu in de.rec.sport.tauchen:
Hallo August,
> "August G." schrieb:
> MD-Schlauch runter, dann die zum Vorschein kommende Inbusschraube ganz wenig
rausdrehen (10..20 Grad).
Stelle diese Inbus-Schraube (Ventilsitz) bei geöffneter 2. Stufe (Hauptmembran entfernen)
so ein, dass der Kipphebel bündig mit der Gehäuseoberkante abschließt (von der Seite
anpeilen).
Alle anderen Einstellungen haben entweder eine Neigung zum Ablasen oder ein schlechtes
Ansprechverhalten zur Folge.

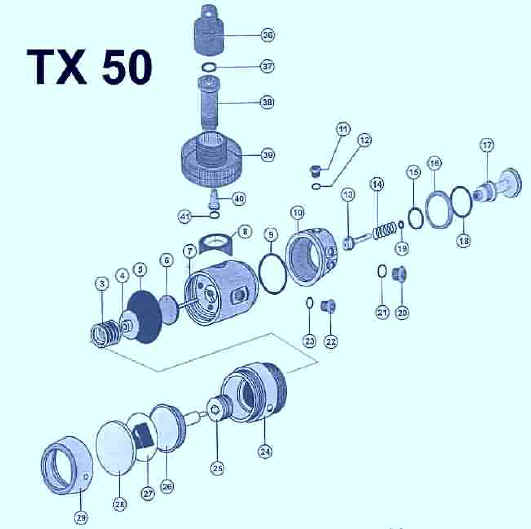

Betreff: <tec> TX 50: Ich
habe es geschafft!
Zum Einstellen der 1. Stufe mußt Du den Mitteldruck messen,
da führt kein Weg herum.
Für die Montage der 2. Stufe und deren Einstellung muß der Mitteldruck der 1. Stufe
stimmen.
Die Einstellung der 2. Stufe erfolgt auf folgendem Weg, in Kurzform:
- Die Grundeinstellung des Kipphebels liegt dann vor, wenn
das Ende des Kipphebels sich +- 1mm vom Gehäuserand befindet bei Seitenansicht. -
1. Venturi auf minus, Drehknopf 1/2 bis 1 Umdrehung
eingedreht. Gasversorgung öffnen.
2. Falls aus der 2. Stufe hörbar Gas austritt, dreht man
den Dichtsitz etwas hinein, bis der Gasaustritt stoppt.
3. Wenn jetzt kein Gas mehr austritt, drücke die
Luftdusche, bis Gas austritt. Der Luftduschenknopf darf nicht mehr als 2 mm Weg gedrückt
worden sein.
4. Wenn obige Maßnahmen o.k. sind, drehe das Venturi auf +.
Wenn man jetzt die Luftdusche drückt, muß der Automat in heftigen freeflow gehen. Wenn
man das Venturi auf - stellt oder die Hand über das Mundstück hält, muß der freeflow
stoppen.
Der Automat sollte auch bei obigem Verfahren in den freeflow
gehen, wenn der Drehknopf ganz eingedreht ist.
5. 2. Stufe in Wasser eintauchen, auf Undichtigkeit
überprüfen.
6. Wenn der Drehknopf ganz herausgedreht ist, ist es
akzeptabel, daß eine geringer Gasfluß besteht, er muß aber aufhören, sobald der
Drehknopf 1/2 Umdrehung eingedreht wird.
7. Als letztes, tauche die 2. Stufe ins Wasser, blockiere
das Mundstück mit dem Daumen, die Ausatemmembrane muß so hoch wie möglich über der
Einatemmembrane liegen. Wenn der Drehknopf ganz ausgedreht ist, ist ein leichter Gasfluß
akkzeptabel, er muß aber in dieser Situation aufhören, wenn der Drehknopf maximal 2
Umdrehungen eingeschraubt ist.
Troubleshouting ist eine andere Sache, wenn obige Ergebnisse
nicht erreicht werden. In der Regel liegt die Ursache im Verschleiß der
Ventildichtfläche, Federproblem oder einem mechanischen Schaden, der sichtbar sein
sollte.
Automatenwartung ist nicht schwierig, jeder dive shop monkey
traut sich daran( in vielen Fällen recht fahrlässig). Allerdings sollte man vernünftige
Kenntnisse haben, bevor man das Teil wartet. Auch sollten die Standardersatzteile
verfügbar sein. Deine Frage zeigt, daß Du dasPferd vom Schwanz aufzäumst, erst zerlegen
und dann schauen, wie es wieder zusammengeht. Laß Dir das mal zeigen und lies das
Wartungshandbuch durch, damit da nichts falsch läuft. Es schadet auch nichts, wenn man
die Wartungskurse belegt, die die Hersteller veranstalten. Ich habe Kurse für Scubapro-,
Sherwood-, Poseidon- und Apeks-Automaten in der Vergangenheit gemacht. Meist sind die
Kurse nur für Tauchshops und deren Angestellte vorgesehen, das sollte einen jedoch nicht
abschrecken. In diesen Kursen erhält man auch die Herstellerunterlagen für die Wartung.
Gruß, Reinhard B.
*** Dies
ist eine E-Mail aus der Mailingliste tec@tauchen.de ***
Und wenn man's doch
nicht selbst machen will, so könnte eine erträgliche Revisionsrechnung aussehen:
Thomas G.
wrote in news:af00tf$tel$07$1@news.t-online.com:
Wartungsrechnung von meinem TX-50 inkl. T-20 Okto
1x Revision 1., 2. Stufe und Okto
25,-- EURO
1x Wartungskit 1. Stufe
15,-- EURO
1x Wartungskit 2. Stufe
13,80 EURO
1x Wartungskit T-20 Okto
9,-- EURO
-----------------------------------------------
Summe
53,80 EURO
======================================
Martin
B. schrieb am 27.3.2002 in d.r.s.t.:
Der Unterschied zwischen CTX und TX ist lediglich die 2. Stufe, die bei dem
CTX etwas kleiner ausgefallen ist. Zwischen meinem CTX 100 und dem TX 40 aus dem Verein
merke ich persönlich kein Unterschied im Atemkomfort.
Der TX 40 ist kaltwassertauglich (im Gegensatz zu dem CT 20, der des öfteren als Octo zu
dem CTX 100 beigelegt wird), so daß Du das System problemlos zu zwei getrennten AR
ausbauen kannst.
 Sandro
M. in tec-tauchen-de@yahoogroups.de:
So, jetzt mal etwas Klarheit:
DST 1. Stufe wurde von Apeks unverändert zusammen mit den 2. Stufen TX50 und CTX
und wird ebenfalls unverändert zusammen mit der 2. Stufe ATX 50 angeboten.
Also DST 1. Stufe = TX 50 1. Stufe!!!)
Die CTX 50 unterscheidet sich von der TX 50 2. Stufen im Durchmesser der 2. Stufe. Die 2.
Stufe CTX 50 ist 5mm kleiner im Durchmesser. Die Technik ist identisch und untereinander
kompatibel.
Die ATX 50 2. Stufe unterscheidet sich von der CTX 2. Stufe im Design des Deckels der die
2. Stufe verschließt.

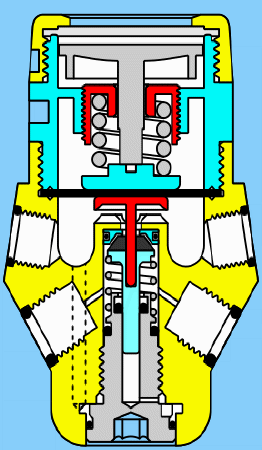

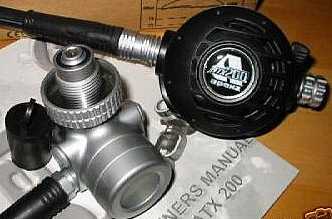

Übrigens sind die 2. Stufen ATX 50, ATX 100 und ATX 200 baugleich.
Torsten
S. schreibt 2002 in tec-tauchen-de@yahoogroups.de
zum Unterschied CTX/ATX:
Der Unterschied liegt an den unterschiedlichen Normen für
Europa und den Staaten. Ich werde versuchen, dies zu erklären. In den Staaten muß ein
Regler(wenn er voll aufgedreht ist) leicht "säuseln". Bei uns in Europa sehen
das die Normen eben nicht so vor. Dies ist auch der Grund warum es im letzten Jahr CTX-
und ATX-Modelle gab. Die CTX-Modelle waren für den europäischen Markt und die
ATX-Modelle für den amerikanischen Markt. Das hat nicht nur die Händler, sondern auch
den Endkunden verwirrt. Deshalb gibt es jetzt wieder ein einheitliches Modell - den ATX.
An diesem kann vom Werk aus eingestellt werden, ob der Regler die Normen des
amerikanischen oder des europäischen Marktes erfüllen soll. Dies wird durch eine kleine
Bauartänderung erreicht. In der zweiten Stufe befindet sich ein kleiner Zapfen mit einer
Madenschraube. Hier wird die entsprechende Einstellung schon ab Werk vorgenommen.
Stefan
F. schrieb am 30.1.2002 in d.r.s.t.:

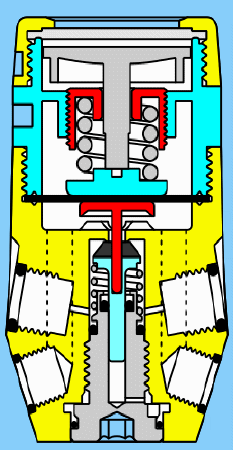

Seit dem Reflex T50D (1993?) sind alle gekapselten 1. Stufen von Apeks ab Werk

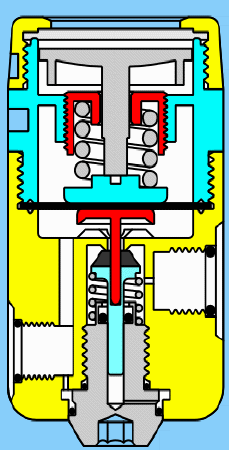

"dry sealed", daher auch die internen Namen "DS4" bzw.
"DST", auch die 1. TX 100 ist trocken gekapselt (von einer Lagerung würde ich
nicht sprechen). Ich habe von Tekkies gehört, die trotzdem Öl in die 1. Stufen
einfüllen: Angeblich ist die Übertragung des Aussendrucks bei _wirklich_ großen Tiefen
dann besser gewährleistet als mit dem Überträgerkolben der Trockenkapselung.
BTW: In deiner FAQ (Leo O.'s) haben sich auch ein paar Fehler eingeschlichen:
Es gibt keinen "TX20", das Modell heisst "T20". Damit wird die
fehlende Trockenkaspelung (das "X") der 1. Stufe ausgedrückt, wodurch die 1.
Stufe etwas kompakter ist. Die sonstigen Innereien sind identisch. Die 2. Stufe
unterscheidet sich von der des TX40 durch den Austausch der Wärmeleithülse durch ein
Plastikteil. Ansonsten ebenfalls identisch. Das alles lässt sich durch den Vergleich der
Ersatzteilnummern (APxxxx) der (Original-) Wartungsunterlagen nachvollziehen.
In Kürze:
1. TX40 = 1. T20 (intern "UST"= unsealed turnable) + Trockenkapselung
2. TX40 = 2. T20 + Wärmeleithülse
2. TX50 = 2. TX40+ Einstellschraube

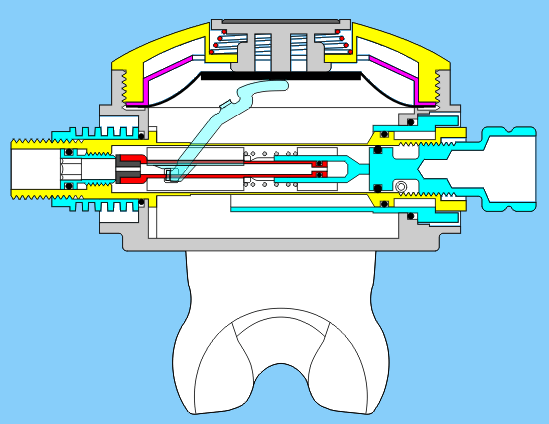

2. TX100= 2. TX50 mit mattierten Metalloberflächen
Die Innereien (Revisionsteile) der ersten Stufen von T20 - TX100 sind bis auf wenige
O-Ringe ebenfalls identisch.
Bei den "neuen" CT20 - CTX100 bzw. AT(X) hat sich lediglich das
Design der 2. Stufen geändert (kleinerer Ø von Gehäuse und Membran), die Innereien sind
AFAIK ebenfalls identisch. Den von dir erwähnten Unterschied zwischen ATX und CTX
("Kastrierung wegen Euro-Norm") kann ich nicht nachvollziehen, da auf der
Apeks-hp darauf verwiesen wird, dass _alle_ Apeks-Regler die Norm einhalten (ist ja auch
schwer((-;), auch die ATXe. Alles andere wäre bei einem europäischen Unternehmen das
für den EU-Markt produziert auch irgendwie witzlos?
Meine Vermutungen gehen eher in Richtung Markenzeichen (vielleicht ist "ATX" in
D geschützt), wahrscheinlicher ist eine bewusste Abgrenzung der über Aqualung
gelieferten Regler ggü. Grauimporten (nix "C" = nix Garantie/Wartung?). Sind
aber nur Vermutungen (-:
BigBubbles schrieb
in de.rec.sporttauchen.de:
Es gibt keinen Unterschied zwischen CTX un ATX (außer dem Gehäuse). Innen ist alles
gleich.
Stefan F. schrieb in
de.rec.sport.tauchen am 29. Januar 2002:
> wo gibt es Hakenschlüssel zu kaufen? Ich habe schon alle Baumärkte /
> Metallwerkzeugladen etc. in der Nähe abgeklappert...
Habe meine Schlüssel vor einiger Zeit im Werkzeug(groß-)handel gekauft. Diese Art wird
auch zum Festziehen von Lenkkopflagern und Verstellen von Motorradstoßdämpfern benutzt,
deshalb müssten sie hier (Gericke, Polo...) auch zu bekommen sein.
Das Problem ist oft der Haken, der rund sein sollte und vom Ø her passen muss. Das ist
auch der Grund, warum der "Scubapro-Schlüssel" bei Apeks nicht passt (Ø4mm
Apeks / 6mm $pro). Kann man aber bei Bedarf anpassen.
Apeks contra Poseidon
TX100 nagelneu gegen Jetstream gebraucht bei 70m Trimix-tg
am Bottommix. Mehrfacher Wechsel zeigte keinen eindeutigen Vorteil fuer einen noch den
anderen Automaten. Das Ansprechverhalten ist unterschiedlich, waehrend der TX 100 ein
konstantes einatmen mit leichtem Atemwiederstand quittierte, muss man beim Jetstream
anfangs einen leicht hoeheren Atemwiderstand ueberwinden um dann mit heftigem Flow
beschenkt zu werden. Diese Unterschiede sind aber bauartbedingt und minimal.
Damit sind die beiden vom Atemkomfort in der gleichen Klasse
wie MAres Abyss oder D400. (mein subjektives Gefuehl)
Der Drehknopf fuer den Atemwiderstand war dabei
selbstverstaendlich voll herausgedreht. (Waehrend man beim TX hier mehrere Sekunden lang
dreht, tuts beim Jetstream ein Knopfdruck).
Nicht optimal am Apeks ist der grosse Blasenabweiser, der
ein wenig am Kinn ansteht, was jedoch bei dicker Kopfhaube kaum bemerkt wird. Hubert hat
mich darauf aufmerksam gemacht, dass der MD-Schlauch vom TX nicht die beste Qualitaet ist
und bei der Ausatemmembran die Gefahr besteht, dass sie nach innen umschlaegt, weil die
Speichen des Haltkreuzes sehr weit auseinanderstehen. Angeblich laeuft deswegen eine
Rueckrufaktion (kann das jmd bestaetigen ?)
Die Nachteile von Poseidon sind ausfuehrlich besprochen, so
dass ich sie hier nicht wiederhole.
Was mir beim Apeks nicht gefallen hat, ist die Neigung der
MD Ausgaenge an der ersten STufe nach oben, was man nur verhinderen kann, wenn man die
Stufe auf den Kopf dreht. Dann allerdings steht das Gehaeuse deutlich ueber Ventile und
Bruecke nach oben ab.
Stefan F. in tec-tauchen-de@yahoogroups.de
> Der TX40/CTX40 ist mit einem dem TX50 identischen
Ventilsystem ausgestattet,
> nur der Einstellknopf für den Ansprechwiderstand fehlt.
> Kann man den mit einem TX50-Ersatzteil nachrüsten?
Neuere TX40 und alle CTX40 können durch Ersatz des Teiles
AP2029-1(Kunststoffeinstellschraube mit Imbus) durch das Teil AP2029
(Metalleinstellschraube) und AP2030 (Kunststoffdeckel dazu, eigentlich unwichtig)
"upgegradet" werden.
|
